Многооконный видеопроцессор TNT MMS-0901H


  Многооконные видеопроцессоры —  это устройства, которые предназначены для одновременной обработки нескольких различных видеосигналов. Имеют несколько портов на входе и один или несколько портов на выходе. Каждый порт на входе может иметь несколько различных интерфейсов (VGA, DVI, HDMI, SDI, CVBS, RCA и т.д.) для подключения видеоисточников. Порты на выходе устройства также могут иметь различные интерфейсы.


  Видеопроцессор обычно имеет несколько базовых вариантов (шаблонов) отображения видеосигналов:
  • Каждый сигнал отображается на весь экран
  • Все сигналы в равных долях отображаются на экране
  • Видеосигналы отображаются на экране группами по несколько штук (например, 1-й,2-й и 3-й порт, 4-й,5-й и 6-й и т.д.)
  При необходимости пользователь при помощи программного обеспечения может создать свои собственные шаблоны, в которых можно задать размеры окон,  их положение на экране и многие другие параметры.   Шаблоны можно сохранить в памяти видеопроцессора и в дальнейшем  в нужный момент времени их можно активировать вручную или в автоматическом режиме.

  Многооконный видеопроцессор TNT MMS-0901H имеет модульную платформу, состоящую из шасси и 9-и интерфейсных плат для подключения источников видеосигнала. Каждая плата имеет три независимых интерфейсных разъема: HDMI (DVI-D), VGA (YPbPr) и CVBS (RCA). К каждому интерфейсному разъему можно подключить свой источник сигнала. В дальшейшем, количество интерфейсных плат можно увеличивать по мере их необходимости.

  На выходе видеопроцессор имеет один интерфейсный разъем HDMI.

  Переключение источников в полноэкранном режиме осуществляется кнопками на передней панели. Так же, с передней панели осуществляется выбор нужного шаблона трансляции.

  Настройка различных шаблонов трансляции осуществляется при помощи программного обеспечения MultiView, поставляемого в комплекте с устройством. ПО работает под управлением ОС Windows XP и выше.

  Помимо кнопок на передней панели, управление многооконными видеопроцессорами TNT так же возможно при помощи команд API, передаваемых по протоколу RS232. Для этой цели удобно использовать программируемую кнопочную панель управления TNT MMS-8KEY (или несколько, в зависимости от задачи), которая позволит оператору, комфортно управлять видеопроцессором и различными режимами его работы.

  Интерфейс ПО MultiView очень простой и понятный для пользователей с любым уровнем компьютерной грамотности.

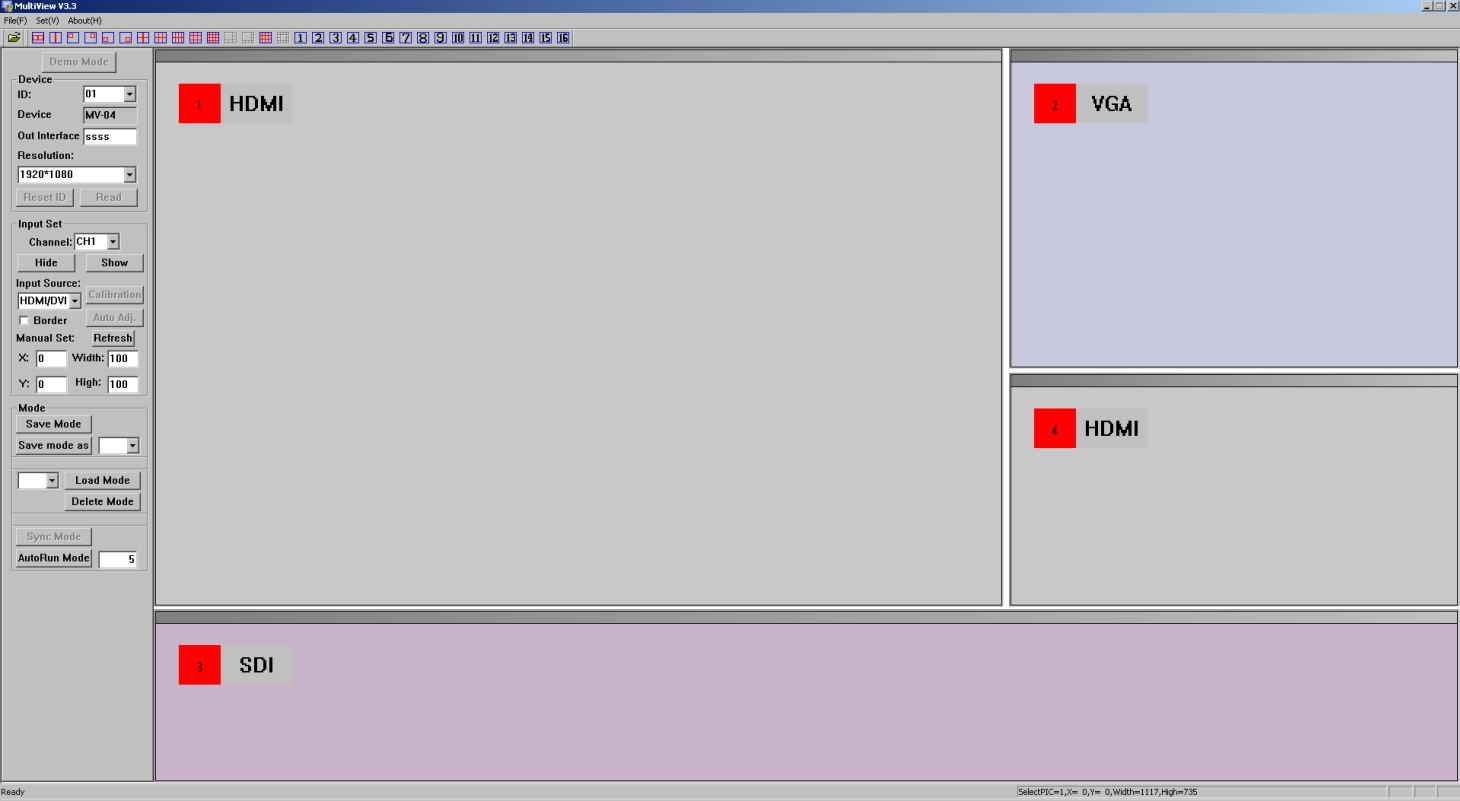

Экран ПО MultiView



  Экран ПО представляет собой виртуальный экран на котором отображаются окна, в которых будут транслироваться соответствующие видеоисточники. Окна могут иметь произвольные размеры и расположение на экране (в том числе и с перекрытием).

  Все действия пользователя по изменению размеров, прозрачности, перемещению окон, выбору источников видеосигнала и т.д. тут же отображаются на экране, подключенному к выходу видеопроцессора.





  Многооконный видеопроцессор так же имеет множество дополнительных функций, таких как:
  • установка уровня прозрачности изображения
  • установка цвета фона экрана
  • установка цвета фона окна при отсутствии видеосигнала
  • включение/выключение рамок вокруг окон
  • показать/убрать окно с экрана
  • установка цвета рамок
  • автоматическая подстройка видеосигнала
  • циклическое переключение шаблонов через заданный интервал времени
  • выбор разрешения видеосигнала на выходе
  • восстановление последнего состояния после отключения электропитания.
  Все эти функции доступны и настраиваются при помощи ПО MultiView или команд API.



Спецификация:

 Параметры TNT  MMS-0901H
 Порты  Вход:
    HDMI - 9 портов
    VGA - 9 портов
    CVBS - 9 портов
 Выход:
    HDMI - 1 порт
 Управление:
    DB9 - 1 порт
 Электропитание:
  С14 - 1 порт
 Кол-во предустановленных плат  9
 Макс.  кол-во интерфейсных плат  16
 Кнопки управления  16  кнопок с подсветкой - выбор полноэкранного режима                                                                        трансляции соответствующего порта
 1 кнопка - циклический перебор шаблонов трансляции / меню                                  настроек / выбор активного интерфейса порта
 1 тумблер - включение/выключение электропитания
 Индикаторы  кнопки с подсветкой - индикация выбранного входного порта
 дисплей - индикация режимов работы / настройка параметров
 Макс. разрешение на входе  1920 x 1080
 Разрешения на выходе  1024x768, 1280x720, 1280x1024, 1440x900, 1366x768, 1680x1050,  1600x1200, 1920x1080, 1920x1200
 Максимальное кол-во  подключаемых источников  видеосигнала  27 (9xHDMI (DVI-D) + 9xVGA (YPbPr) + 9xCVBS (RCA))
 Внешнее упраление  Специализированное ПО MultiView (поставляется в комплекте)
 Протокол управления  RS232
 Электропитание  AC 100-220В
 Среда  Температура  хранения  -15…+55 0С
 Температура  рабочая   0 …+45 0С
 Влажность  5 … 90% без образования  конденсата
 Вес  Нето: 7900 гp.,  брутто: 9000 гр.
 Г абариты  484x315x180 мм (4U)
